上海宗义自主研发 ZYMD-1500 四轴坐标码垛机 |
所属目录:包装生产线 搜索关键字:上海宗义自主研发 ZYMD-1500 四轴坐标码垛机 信息简介:上海宗义自主研发 ZYMD-1500 四轴坐标码垛机 |
详细信息: |
“上海宗义自主研发 ZYMD-1500 四轴坐标码垛机”参数说明
“上海宗义自主研发 ZYMD-1500 四轴坐标码垛机”详细介绍
1、
码垛机
组成
该
码垛机

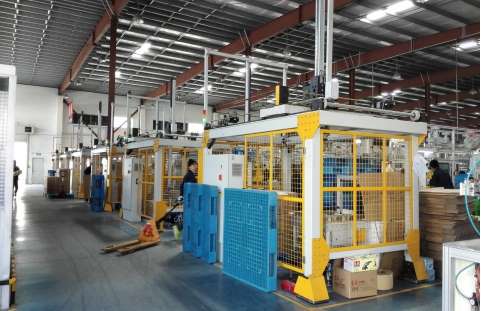

由安装架、机器人定位系统、伺服驱动系统、控制系统及电控配电系统、安全防护装置等组成,配套进料自动定位系统。(可选配自动供栈系统,实栈输送系统)?
2
、
码垛机
安装架
因为该码垛机的运动速度很快,起停状态对安装架有很大的冲击。安装架必须有非常好的刚性才能保证
码垛机
运行的稳定,我们为此设计了焊接钢架结构作为支撑架。?
3
、
码垛机
定位系统
码垛机
定位系统是整台设备的核心,为日本安川公司产品,运动速度快,而重复精度比较高,X,Y,Z三坐标均选择为同步齿形带传动,单坐标重复定位精度为
0.1mm
,最快直线运动速度:
1000mm/s
。其中
X
坐标轴为单根长度为
3000mm
,跨度为
1935mm
的定位系统,由同步传输器保证两根定位系统运动的同步,由一台
1500W
伺服电机驱动。出于驱动扭矩及惯量的匹配,配有高精度行星齿轮减速机。
??????Y轴选用双定位系统,之所以选者如此大截面的定位单元,主要是因为Y
轴为双端支撑,中间悬空结构,如果选择的截面不够,将不能保证机器人运动的平稳性,机器人在高速运动时将发生振颤。两根定位单元并排使用,将
Z
轴夹在中间,能够很好的平衡负载,这种安装方式具有非常好的稳定性。两根定位系统由一台
1000W
伺服电机驱动,出于驱动扭矩及惯量的匹配,配有高精度行星齿轮减速机。
??????Z轴定位系统牢固稳定。该产品一般滑块固定而整体作上下运动。该伺服电机因需要将物体快速提升,需要克服很大的重力和加速力,需要较大的功率才可以。实际应用中我们选择了一台
2000W
带抱闸的伺服电机,配有高精度行星齿轮减速机。
??????A轴为旋转轴。
4
、伺服驱动系统
该码垛机的选用具有数字功能的伺服电机。每个运动轴配有一台伺服电机及一台减速机,四个运动轴,共套伺服电机和四台减速机,其中垂直运动轴为带抱闸伺服电机。
5
、
码垛机
抓手
该
抓
手选用
特殊设计的气动抓手
,压力可调,配备压力缓冲阀,使抓取动作平稳抓手上装有感应机构,能够自动感知物体,并通知控制中心进行物体抓放。?
6
、控制系统
控制系统由大型PLC
、触摸屏组成。该系统拥有强大编程功能。适应不同型号码垛。该系统可预置多种工件的程序,更换品种时可在触摸屏上调用相应程序。
7
、安全防护装置
该机具有故障提示及报警功能,并且每次出现故障时都能准确的反映出故障具体位置,便于迅速排除故障,主要包括:机器人碰撞保护功能;工件安装到位检测;光幕安全保护。
|
||||||||||||||||||||||||||||
